品牌 | 新诺精工/SION | 产地 | 国产 |
---|

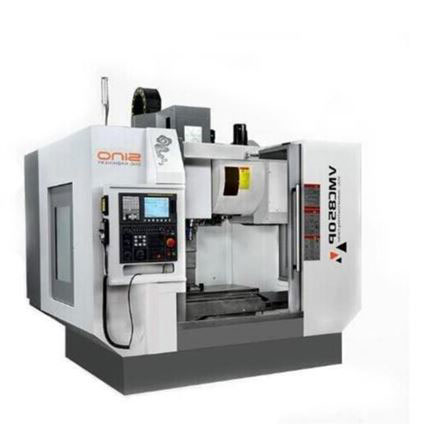

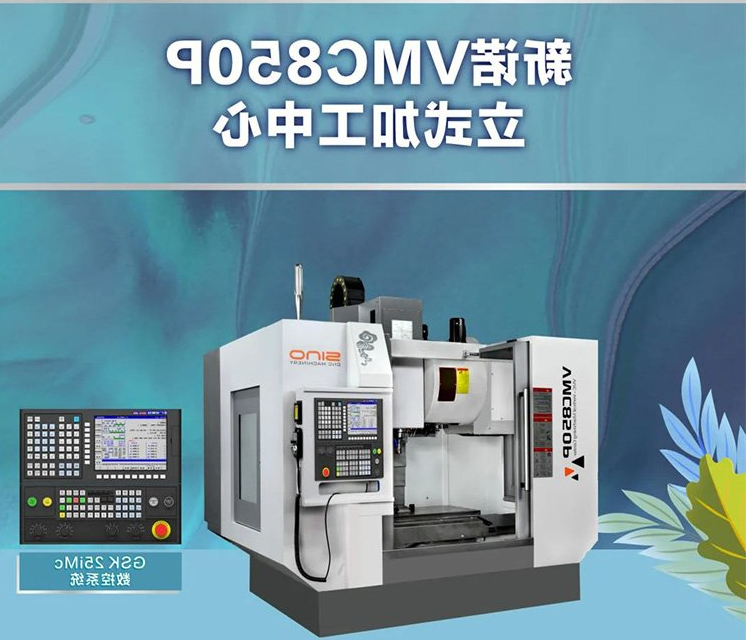

VMC850P数控立式加工中心结构:
1.稳定可靠迅猛轴进给型式 伺服电机直驱丝杆 采用了英国三木加盟品牌膜片式连轴器,加工工艺象限间题高效搞定。 全部的丝杆、导轨、滑动轴承均选用定时执行、按量光滑措施 Y/Z轴应用45mm产品产品规格平面曲线导轨,X轴应用35mm产品产品规格平面曲线导轨,三轴快移效率:48/48/32m/min。 2.双锚式滚珠丝杆螺母 为清理丝杆在发运时该室温变高主产地生增长与运送轴的啮合开距,用于5列五金机械角触及球轴套固定位置丝杆两旁并产生预压。在当中3个重新安装程序在步进驱动器电机的端,另1个重新安装程序在丝杆最末端。 3.高耐磨性机床主轴 轻考评设备主轴箱设计 向无配重 短鼻端主轴轴承 前三后二刀盘轮毂轴承 4.加锁式刀库系统节构 撬开式数控刀设备构造来设计,衡量立柱在承载着数控刀毛重时不容易损害Z向是多少呢准确度,衡量比较稳定义、柔性及小电流声性。 5.高固确定床身构成 1100mm床身太大跨距及承受来设计的概念,符合X、Y向迅速健身加载失败;床鞍时间比来设计的概念,担保数控加工管理中心X向健身比较稳定量分析;大规格型号“人”字型立柱,组合搭配关闭内腔节构,担保低管理中心且高刚度好的Z向承受规定要求。 指标:项目 | 单位 | VMC850P | VMC1060B |
工作台 | |||

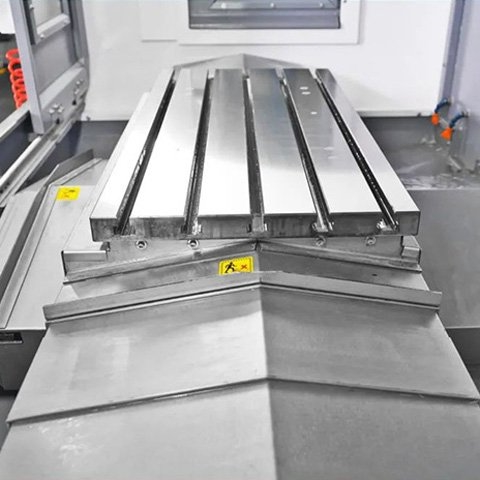

工作台面积 | mm | 500×1000 | 600×1200 |
T型槽(数量x宽度x间距) | mm | 5×18×100 | 5×18×100 |
行程 | |||
左右行程( X轴) | mm | 850 | 1000 |
前后行程(Y轴) | mm | 500 | 620 |
上下行程(Z轴) | mm | 550 | 630 |
加工范围 | |||
主轴中心至立柱导轨距离 | 582 | 667 | |
主轴端面至工作台面距离 | 100-650 | 110-740 | |
外形尺寸 | |||
长x宽x高 | mm | 2460×2355×2860 | 2850×2820×2850 |
重量 | |||
工作台大承载重量 | Kg | 500 | 800 |
机床重量(约) | Kg | 5500 | 6800 |
主轴 | |||
主轴孔锥度 | BT40 | BT40 | |
主轴功率(基本配置) | kw | 11//15 | 11//15 |
高转速(基本配置) | rpm | 8000/10000(Spindle oil chiller) | |
进给(直联) | |||
高进给速度 | mm/min | 10000 | 10000 |
快速移动速度( X/N/Z) | m/min | 48/48/32 | 36/36/32 |
滚珠丝杆(直径+导程) | |||
X轴滚珠丝杆 | 4016 | 4016 | |
Y轴滚珠丝杆 | 4016 | 4016 | |
Z轴滚珠丝杆 | 4016 | 4016 | |
刀库 | |||
刀库容量 | T | 24 | 24 |
刀具大允许长度 | mm | 300 | 300 |
换刀时间 | S | 2.5 | 2.5 |
定位精度(**标准) | |||
定位精度(X、Y. Z) | mm | 0.008 | 0.008 |
重复定位精度(X. Y、Z) | mm | 0.005 | 0.005 |
